Ruf: Dank Brikettierung mannloser 24/7-Betrieb

Die Carl Zeiss Sport Optics GmbH ist bekannt für ihre optischen Premiumprodukte, die bei Kunden in der ganzen Welt begehrt sind. In Wetzlar werden unter anderem Ferngläser mit und ohne integrierte Entfernungsmesser, Monokulare, Spektive, Nachtsichtgeräte, Wärmebildkameras, Zielfernrohre und Reflexvisiere gefertigt. Gehäuse und andere Funktionsteile für optische Premiumprodukte werden vor allem per Drehen und Fräsen aus Aluminium hergestellt. Zielfernrohr-Gehäuse entstehen beispielsweise aus massiven Aluminiumzylindern, wobei bis zu 85 Prozent des Materials abgetragen werden, das als wertvoller Sekundärrohstoff erneut zum Einsatz kommen kann.

Nasse Späne verursachten hohen Handlingaufwand

Die Rückführung der Alu-Späne in den Wertstoffkreislauf war für die Zerspanungsexperten bei Carl Zeiss Sports Optics allerdings lange Zeit mit hohem Aufwand verbunden. Die mit Kühlschmierstoff behafteten Späne wurden an den Bearbeitungszentren in Containern gesammelt. Vor allem die Drehspäne beanspruchten viel Volumen. Drei- bis viermal pro Tag mussten daher die gefüllten Spänebehälter per Gabelstapler abtransportiert und in einen großen Container im Hof entleert werden. Michael Schurek, Leiter der mechanischen Bearbeitung, erinnert sich: „Damit waren am Ende jeder Schicht zwei Mitarbeiter beschäftigt.“ Der große Sammelcontainer wurde wöchentlich, teils auch zweimal pro Woche abgeholt und durch einen leeren ersetzt. „Sowohl innerbetrieblich als auch extern war der Transport sehr aufwendig“, erläutert Schurek. Zudem sorgten die KSS beim Transport für Verschmutzungen im Betrieb.

Flexible Presse speziell für geringe Spänemengen

Diese Nachteile waren den Verantwortlichen schon lange ein Dorn im Auge. Und so nutzten sie 2023 eine Umgestaltung der Produktion, um auch das Späneproblem nachhaltig zu lösen. Hier bot sich das Brikettieren an: Ruf-Brikettpressen waren nämlich bereits an anderen Standorten von Carl Zeiss erfolgreich im Einsatz. Zudem hatte Ruf 2022 gerade für Fertigungsbetriebe mit geringerem Späneaufkommen eine mobile Brikettpresse vom Typ Formika eingeführt, die Aluminium und andere Metalle verarbeitet. Passend zu den konkreten Anforderungen von Carl Zeiss Sports Optics entwickelte Ralf Lorbach mit den Zerspanungsexperten das schließlich umgesetzte Anlagenkonzept mit drei Formika-Pressen und drei Spänezerkleinerern.

Vom Fräszentrum direkt in die Brikettieranlage

Eine der Pressen ist direkt an ein Fräszentrum angebunden, so wie es bei fast allen Anwendern der Formika-Anlagen der Fall ist. Speziell für diese Konstellation wurde sie gezielt so niedrig konstruiert, dass die Späne von einem Bearbeitungszentrum problemlos direkt in den Einfülltrichter der Presse geleitet werden können. Zudem ist die Presse äußerst flexibel einsetzbar, da sie nur 650 kg wiegt und auf Rollen steht, sodass sie leicht an unterschiedliche Einsatzorte gebracht werden kann.

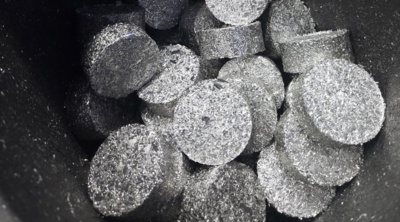

Wenn ausreichend Material im Trichter ist, startet die Presse automatisch. Mit ihrem 2,2-kW-Motor erzeugt die Anlage einen spezifischen Pressdruck von 1.300 kg/cm². Beim Komprimieren der Späne werden Kühlschmierstoffe nahezu vollständig herausgepresst. Danach liegt die Restfeuchte in den Briketts meist bei etwa 3 Prozent. Diese sinkt später noch weiter, da die Briketts nachtrocknen. Die kompakten Alu-Briketts fördert die Formika in eine bereitstehende Box. Jedes zylindrische Brikett hat einen Durchmesser von 60 mm, eine Höhe von 20 mm und eine Masse von rund 110 g. Die Dichte liegt bei etwa 2 kg/dm³.

Der Brikettbehälter muss erst nach vielen Schichten durch einen leeren ersetzt werden. So können Bearbeitungszentren mannlos 24/7 arbeiten. Die KSS werden von der integrierten Kühlschmierstoffpumpe in einen Sammelbehälter gefördert. Die KSS können in vielen Fällen – gegebenenfalls nach einer Filterung – erneut verwendet werden, was für Nachhaltigkeit und Kosteneinsparung sorgt. Die Ausgaben für das Konzentrat sinken dadurch um ca. 70 Prozent.

Volumenreduzierung bis auf 1:18

Die Volumenreduzierung durch das Pressen ist enorm. „Bei Aluminium-Drehspänen ist der Vorteil besonders groß. Die Schüttdichte der Briketts ist 15- bis 18-mal so hoch wie die der Späne“, erläutert Experte Ralf Lorbach. Bei Alu-Frässpänen ist der Unterschied etwas geringer. Bei der Einbindung der beiden weiteren Ruf-Pressen in die Produktionsabläufe musste Carl Zeiss Sports Optics Kompromisse eingehen. Die Option zur direkten Anbindung an die Bearbeitungszentren – eine große Stärke der Formika-Anlagen – ließ sich hier nicht nutzen. Denn diese beiden Pressen verarbeiten die Späne von zwei Drehmaschinen und einem Dreh-Fräszentrum, die oft so lang und dick sind, dass Carl Zeiss jeweils einen Spänezerkleinerer vorgeschaltet hat. Von den Bearbeitungsmaschinen fallen die Späne zunächst in die Schredder, werden zerkleinert und in Sammelbehältern aufgefangen. Auch diese können das Material aus mehreren Schichten aufnehmen, bevor ein Mitarbeiter sie zur in der Nähe stehenden Formika-Presse rollt und die Späne in deren Sammeltrichter füllt.

Verringerter Arbeitsaufwand

Nach rund zwei Jahren Erfahrung mit den Ruf-Pressen ist Michael Schurek mit der neuen Lösung rundum zufrieden. „Der Aufwand für das Spänehandling ist auf einen Bruchteil gesunken. Alles, was jetzt noch manuell zu tun ist, lässt sich nebenbei erledigen“, berichtet der Abteilungsleiter. Auf der anderen Seite schlägt sich die Veredelung der nassen Späne zu trockenen Briketts auch in erhöhten Erlösen beim Verkauf als Sekundärrohstoff nieder. Den Vorteil möchte man bei Carl Zeiss Sports Optics zwar nicht genauer beziffern. Aber andere RUF-Kunden berichten von 160 bis 200 Euro je Tonne.

www.brikettieren.de
