Radartechnik: Entfernungsmessung gemäß EN ISO 13849 PLd
Mit LPR-Safe stellt Symeo ein System zur sicheren Abstandsmessung gemäß der Norm zur funktionalen Sicherheit EN ISO 13849 PLd vor. Mit dem System können Hersteller während der Entwicklung funktional sicherer Hebe- und Fördermittel-Installationen eine Lösung integrieren, die bereits eine Zertifizierung vorweisen kann.

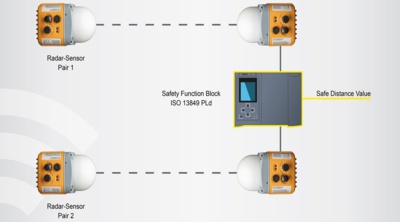

LPR-Safe basiert auf einem zertifizierten Funktionsblock (EN ISO 13849 PLd) auf einer fehlersicheren Siemens SPS und der redundanten Messung von Distanzen mit Radarsensoren. Die Lösung kann überall dort nachgerüstet werden, wo bereits die für LPR-Safe vorgesehenen Symeo-Radarsensoren LPR-1DHP-291 (60 GHz) oder LPR-1D24 (24 GHz) im Einsatz sind. Benötigt wird damit lediglich ein weiteres Paar der Sensoren sowie der zertifizierte Funktionsblock (EN ISO 13849 PLd) auf einer fehlersicheren Siemens-S7-SPS.
Beide Messstrecken arbeiten im redundanten Sekundärradarbetrieb und stellen sicher, dass die Messung nur zur entsprechend konfigurierten Partnereinheit erfolgt. Jede der beiden redundanten Messstrecken liefert Entfernungswerte, die an die fehlersichere SPS weitergeleitet werden, wo die gemessenen Entfernungen im zertifizierten Funktionsblock verglichen werden. Die Messwerte können auf einer oder beiden Seiten der Messstrecke gelesen und in jeweils einer eigenen SPS verglichen werden. Liegt die Abweichung der gemessenen Abstände beider Strecken innerhalb der zulässigen Toleranzen, werden die Messwerte als sicher gekennzeichnet. Falls nicht, wird die Messung als unsicher gekennzeichnet und entsprechende Aktionen können anlagenseitig ausgelöst werden.
