ETW Energietechnik: Aufbereitung von bis zu 700 Nm3/h Deponiegas zu Biomethan
Die Berliner Stadtreinigungsbetriebe (BSR) haben der ETW Energietechnik GmbH aus Moers den Zuschlag für eine Anlage erteilt, die künftig bis zu 700 Nm³/h Deponiegas in Biomethan aufbereiten wird.
Entwickelt und geplant wurde das Anlagenkonzept von der BSR in enger Zusammenarbeit mit dem Planungsbüro Rytec GmbH. Das Büro Rytec bringt dafür eine umfangreiche Expertise zur Biogaserzeugung, der biologischen und thermischen Abfallbehandlung, der Energietechnik sowie der Abfall- und Deponietechnik mit. „Mit dem speziell für Deponiegas entwickelten ETW Aufbereitungsverfahren mit nachgeschalteter Nitrogen-Reduction-Unit (NRU) kann Deponiegas mit Stickstoffgehalten von über 22 Prozent zu einspeisefähigem Biomethan aufbereitet werden. Nach den durchweg positiven Betriebserfahrungen unserer ersten Referenzanlage im italienischen Taranto, die bereits seit über einem Jahr erfolgreich läuft, bestätigt dieser erneute Zuschlag das Marktvertrauen in unsere Ingenieurskunst und Anlagentechnik“, erläutert der verantwortliche Vertriebsleiter Alexander Szabo von ETW Energietechnik.
Schwankungen der Gaszusammensetzung und -menge
Deponiegas ist ein besonderes Gas zur Aufbereitung. Auf der einen Seite gibt es eine sehr hohe Schadstoffkonzentration an Spurenstoffen (VOC: flüchtige organische Verbindungen, englisch volatile organic compounds) und Siloxanen. Auf der anderen Seite ist die Gasqualität nicht konstant. Dadurch entstehen Schwankungen in der Gaszusammensetzung und Gasmenge. Je länger eine Deponie in Betrieb ist, desto mehr Methan wird durch Sauerstoff und Stickstoff ersetzt. Überdies ist die Gasmenge rückläufig. Somit werden sehr hohe Anforderungen an eine Biomethananlage zur Gasaufbereitung gestellt. Die Methankonzentration liegt zwischen 35 bis 60 Prozent, die Stickstoff- und Sauerstoffkonzentration beträgt bis zu 23 Prozent und der Betriebsbereich – also die Teillastfähigkeit der Anlage – beträgt zwischen 40 bis 100 Prozent Kapazität.
Zusätzliches BHKW deckt Eigenstrombedarf
Um den externen Strombedarf der Biomethananlage zu minimieren, liefert ETW zusätzlich ein BHKW zur Eigenstromversorgung, das auch mit dem Off-Gas der Aufbereitungsanlage betrieben wird. Dadurch steigt die Methanausbeute der Gesamtanlage auf über 95 Prozent.

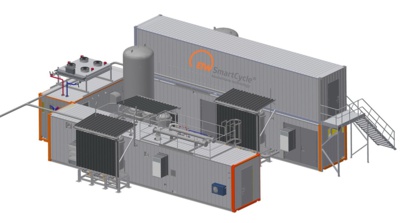

Grafik: ETW Energietechnik GmbH
